產品展示

立式環縫自動焊機

詳細介紹:

立式環縫自動焊機

HF（L）系列通用立式環縫自動焊機是一種小巧、價廉物美、操作簡單方便，能完成各種小型的圓形、環形焊縫焊接的通用自動焊接設備�？捎糜谔间摗⒌秃辖痄�、不銹鋼、鋁及其合金等材料的優質焊接，并可選擇氬弧焊（填絲或不填絲）、熔化極氣體保護焊（CO2／MIG／MAG）、等離子焊等焊接電源組成一套環縫自動焊接系統。該設備可廣泛地應用于摩托車齒輪、離合器，汽油濾芯器、儲液筒、不銹鋼浮球及消防筒等產品。

一、主要特點

該設備采用焊接主機、焊接電源、焊槍、電氣控制系統。其中焊接主機主要包括：立式床身、回轉機頭及卡盤、手動升降尾座及頂尖、焊槍微調節機構、焊槍氣動升降機構等組成。特點：

1、立式床身采用焊接結構，送絲機設置在立柱上，立柱前端設置焊槍回轉機頭安裝板。

2、回轉機頭采用步進電機經減速機驅動，其回轉速度實現無極調速，焊接搭接量通過數碼預先設置。機頭采用200自定心三爪卡盤，尾座采用隨動法蘭盤，夾具安裝在法蘭盤上，可隨機頭主軸和工件一起旋轉，夾具由客戶自備。尾座升降采用手動搖動手輪，絲桿傳動，直線導軌導向，可大范圍調整尾座與機頭的相對距離，適應不同長度工件焊接。

3、焊槍氣動提升機構采用氣缸推動，保證升降重復精度。

4、焊槍微動調節機構用于焊槍初始焊接位置的微調對中。

5、設置電氣主控制柜，主控操作盒為獨立部件，所有動作調整和焊接操作均可以在此完成。

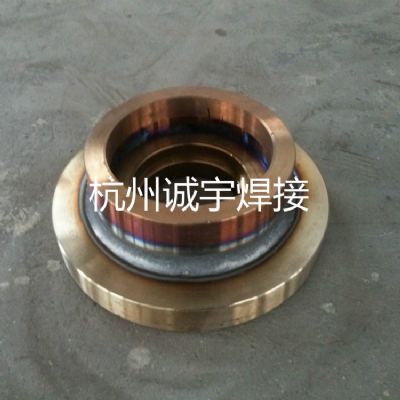

二、焊接設備及工件圖

三、輔助設備

1、氬弧焊機YC400-TX(松下）

2、自動填絲機WF-1

3、氣保焊機CPVE-400（OTC）

4、焊接擺動器BDQ-1

四、電氣控制系統

主控制器采用PLC可編程控制器為核心控制單元，根據客戶的產品要求，可通過修改控制軟件的程序及參數來調節設備的功能，實現圓形、半圓形、分段多段圓弧、環形焊縫的焊接，使整個設備具有很強的智能性和柔性，是一個具有較高檔次，較高性價比和可靠性的控制器。該控制器具有手動調節和自動焊接控制功能；回轉機構由直流伺服電機驅動，無級調節焊接速度，焊接速度由控制面板上的數顯顯示；采用獨立的調速電路，焊縫的搭接量可預先數碼設定，焊后焊槍高速復位；該控制器可根據焊接工藝要求采用多種控制輸出信號選擇和輸出接口，具有抗干擾強、可靠性高、調速穩定、操作方便、自動化程度高等特點，可廣泛地應用環形焊縫工件的焊接控制。

五、相關設備

臥式環縫焊機

上一張:立式雙工位數控自動氬弧焊機

下一張:直縫焊機ZF-500廠家直銷
